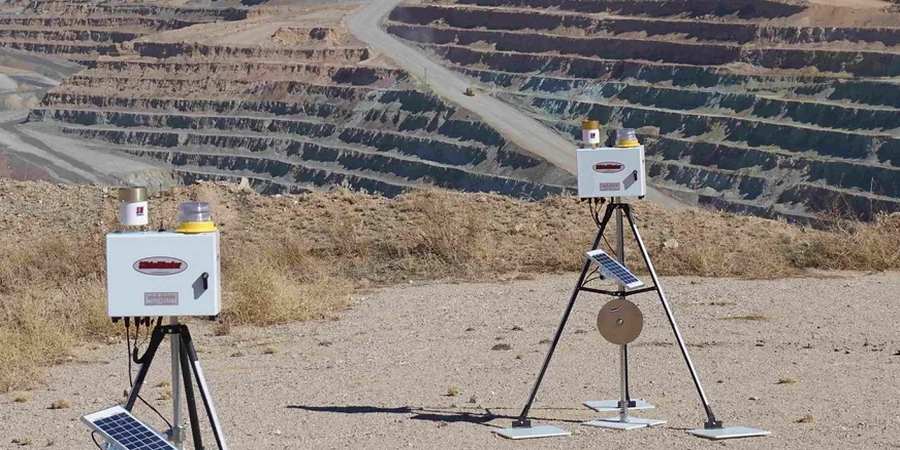

Instalar un inclinómetro vertical o un piezómetro de cuerda vibrante dentro de una faena en Melipilla es la primera línea de defensa contra imprevistos. Los equipos se calibran contra mojones topográficos fijos referenciados al sistema SIRGAS, y la lectura de strain gauges en puntales de acero se contrasta con modelos de elementos finitos para detectar desviaciones de milímetros. En el valle del Maipo, donde la arcilla limosa alcanza estratos de más de veinte metros cerca del estero Puangue, la frecuencia de lecturas se ajusta a la velocidad de excavación: cada dos horas durante la fase activa de corte y cada seis horas en pausa. Combinamos este control con ensayos de densidad in situ cuando la plataforma de trabajo apoya sobre relleno estructural compactado, verificando que la energía de compactación sea suficiente para no inducir asentamientos diferenciales bajo el peso de la maquinaria de excavación.
En suelos finos del valle del Maipo un asentamiento de 5 milímetros detectado a tiempo evita daños estructurales en edificios vecinos.
Aspectos locales
Una excavación de sótano doble en calle Ortúzar, con edificios de adobe en ambos costados, mostró cómo la arena limosa no saturada del sector puede colapsar con la humedad del invierno. Las lecturas de inclinómetros marcaron un giro de 0.3 grados en la medianera sur apenas dos días después de una lluvia intensa, obligando a rigidizar el apuntalamiento y a inyectar lechada de cemento en el trasdós para estabilizar. Si no hubiéramos tenido monitoreo en tiempo real, el daño en las construcciones patrimoniales habría sido irreversible. En Melipilla, donde la actividad sísmica es frecuente y el suelo responde con amplificación en periodos bajos, el riesgo de falla por corte en la base de la excavación es real. La combinación de piezómetros para control de nivel freático y extensómetros de varillas en puntos críticos reduce la incertidumbre y permite anticiparse a mecanismos de falla progresiva.
Normativa aplicable
NCh 3171:2010 – Geotecnia – Excavaciones, entibaciones y socalzados – Requisitos, NCh 2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh 433.Of1996 Mod. 2012 – Diseño sísmico de edificios, NCh 165 – Práctica para verificar el desempeño de inclinómetros, FHWA-IF-99-015 – Ground Anchors and Anchored Systems
Preguntas frecuentes
¿Cada cuánto se deben tomar las lecturas de monitoreo en una excavación en Melipilla?
En fase activa de excavación, realizamos lecturas de inclinómetros y piezómetros cada 2 horas. Durante pausas o fines de semana, la frecuencia baja a cada 6 horas. Si la excavación está cerca de construcciones patrimoniales de adobe, como ocurre en el centro de Melipilla, mantenemos monitoreo con estación total cada 30 minutos después de lluvias.
¿Qué instrumentos son obligatorios según la normativa chilena para excavaciones profundas?
La NCh 3171:2010 exige control de deformaciones en edificios vecinos y en la propia entibación. En Melipilla, con suelos finos en gran parte del valle, instalamos mínimo inclinómetros en pantallas, piezómetros para nivel freático y prismas ópticos en estructuras adyacentes. Para excavaciones de más de 6 metros, añadimos celdas de carga en puntales.
¿Qué rango de precios tiene el monitoreo geotécnico de una excavación en Melipilla?
El servicio de monitoreo geotécnico de excavaciones en Melipilla se cotiza entre $349.000 y $1.112.000, dependiendo de la profundidad de excavación, cantidad de instrumentos instalados y duración del contrato de monitoreo. Este rango incluye instalación de sensores, calibración, lecturas periódicas y reportes con análisis de tendencias.
¿Qué hacen si los sensores detectan una deformación fuera de lo permitido?
Tenemos un protocolo de comunicación escalonada: si un inclinómetro marca más de 5 mm acumulados o una velocidad mayor a 1 mm/día, el sistema envía alerta SMS al ingeniero residente en menos de 60 minutos. Inmediatamente se intensifica la frecuencia de lectura y se evalúa rigidizar el apuntalamiento o modificar la secuencia de excavación.
¿El monitoreo se puede hacer sin interrumpir la faena de excavación?
Sí, la instrumentación se instala en perforaciones previas al inicio de la excavación, y los prismas ópticos se fijan en puntos externos que no interfieren con la maquinaria. Las lecturas con estación total robotizada son automáticas y no requieren detener los trabajos. Solo en caso de alarma se coordina una pausa breve para inspección visual del área crítica.
