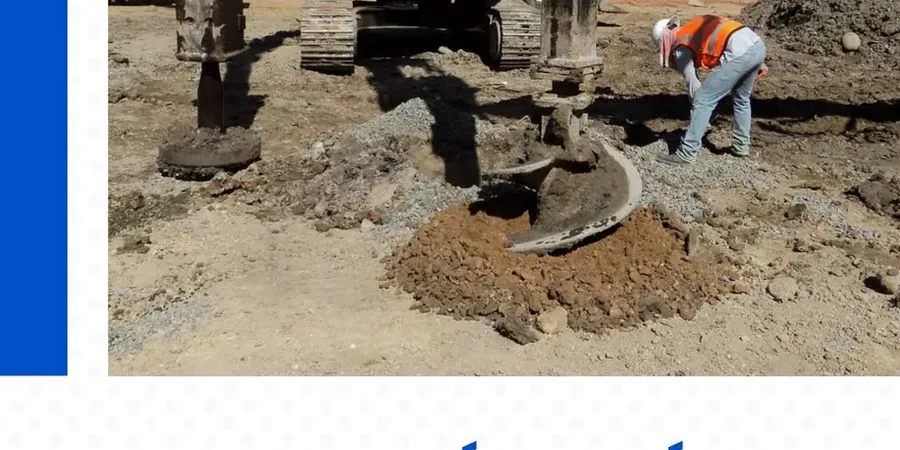

Diseño de Columnas de Grava en Melipilla: Solución para Suelos Blandos

Melipilla, asentada sobre los depósitos aluviales del río Maipo, ha visto cómo su expansión urbana presiona hacia sectores con suelos de antigua data lacustre y zonas de relleno sedimentario. Esta realidad geotécnica, donde las arcillas blandas y limos alcanzan profundidades considerables, obliga a soluciones de mejoramiento de suelo que no dependan exclusivamente de cimentaciones profundas. El diseño de columnas de grava surge como la respuesta técnica cuando la capacidad portante es insuficiente y los asentamientos totales o diferenciales amenazan la viabilidad del proyecto. En Melipilla trabajamos con la norma NCh1508 para caracterizar el subsuelo y aplicar métodos de vibrosustitución que compactan el terreno circundante mientras crean drenes verticales de alta rigidez. Combinamos esta técnica con ensayos CPT para perfilar la resistencia inalterada del estrato y con estudios de licuefacción en sectores cercanos al estero Puangue, donde la napa freática alta eleva el riesgo sísmico. La clave está en un diseño que integra la granulometría del material de aporte, el espaciamiento en malla triangular y el diámetro final de la columna para garantizar un factor de seguridad acorde a la NCh433.Of2012 en una de las zonas sísmicas más exigentes del país.

La vibrosustitución con columnas de grava acelera la consolidación de arcillas en Melipilla hasta 10 veces respecto a un drenaje natural, un factor decisivo en cronogramas de obra ajustados.

Descripción del proceso

Comparar el sector céntrico de Melipilla con los terrenos agrícolas al sur de Pomaire revela la diversidad de suelos que manejamos. En el centro, encontramos gravas arenosas densas del abanico aluvial del Maipo que rara vez requieren mejoramiento, mientras que hacia el sur predominan arcillas y limos de alta plasticidad con valores de SPT inferiores a 5 en los primeros metros. El diseño de columnas de grava en nuestra metodología parte de un diagnóstico preciso: granulometría del suelo natural, nivel freático y sismicidad local. Utilizamos el método de vibrosustitución por vía seca, introduciendo un vibrador de aguja que desplaza lateralmente el suelo blando mientras se alimenta grava limpia de 25 a 50 mm por la tolva superior. El proceso constructivo se controla con registros de amperaje y profundidad en tiempo real, asegurando que cada columna alcance el estrato competente. Para proyectos de bodegas o galpones en el barrio industrial de Puertas del Sol, el diseño apunta a reducir asentamientos post-construcción a menos de 25 mm, mientras que en condominios residenciales la prioridad es la densidad relativa post-mejoramiento, que verificamos con ensayos Proctor y pruebas de carga. El control de calidad incluye penetraciones dinámicas entre columnas para confirmar que la transferencia de carga al conjunto suelo-columna funciona como un sistema compuesto homogéneo.

Aspectos locales

La geología de Melipilla está dominada por la cuenca del Maipo, con espesores de sedimentos finos que pueden superar los 30 metros en el sector de Bajo Melipilla. El nivel freático se encuentra a menudo entre 1.5 y 3 metros de profundidad, lo que convierte a la licuefacción en el riesgo geotécnico principal durante un evento sísmico como el esperado en la falla de Ramón o un mega-terremoto costero. Un diseño de columnas de grava subdimensionado en diámetro o espaciamiento no solo falla en controlar asentamientos: puede generar flujo de material fino hacia el dren, colmatando la columna y anulando su función drenante. El riesgo operativo durante la instalación incluye el desmoronamiento del hoyo en suelos sin cohesión saturada si no se mantiene una presión de confinamiento adecuada con el vibrador. Por eso aplicamos estrictamente el método de avance y retirada controlada, verificando que el consumo de grava por metro lineal se mantenga dentro del rango teórico calculado. La supervisión de un ingeniero geotécnico local con experiencia en los suelos finos de Melipilla es insustituible para ajustar la energía de compactación en tiempo real y decidir la necesidad de columnas de borde para confinar el grupo central.

Datos técnicos

Parámetro	Valor típico
Diámetro típico de columna	0.60 - 1.00 m
Profundidad máxima de mejoramiento	Hasta 20 m (según estrato competente)
Espaciamiento entre columnas	1.5 a 3.0 m (malla triangular)
Relación de reemplazo de área	10% - 35%
Factor de reducción de asentamiento	2 a 4 veces
Tamaño de grava de aporte	25 - 50 mm (limpia, angular)
Control de ejecución	Registro continuo de amperaje y profundidad

Servicios adicionales

Diseño Geotécnico de Malla de Columnas

Cálculo de espaciamiento, diámetro y profundidad en función de la carga estructural y la estratigrafía local. Incluye modelación de asentamientos y factor de seguridad contra licuefacción.

Ensayos de Verificación Post-Mejoramiento

Ejecución de CPT, SPT y pruebas de carga entre columnas para validar la densidad relativa alcanzada y la capacidad portante del sistema compuesto.

Control de Ejecución en Obra

Supervisión continua del proceso de vibrosustitución con registro digital de parámetros de instalación: profundidad, amperaje y consumo de grava por metro lineal.

Análisis de Consolidación y Drenaje

Estimación de plazos de consolidación primaria con columnas de grava actuando como drenes verticales, crucial para la planificación de obras en arcillas blandas de Melipilla.

Preguntas frecuentes

¿En qué tipo de suelos de Melipilla es recomendable usar columnas de grava en vez de pilotes?

Las columnas de grava son especialmente efectivas en los suelos arcillosos blandos y limos arenosos sueltos del sur de Melipilla, como los de Pomaire o Bajo Melipilla, donde los valores de SPT son bajos y el nivel freático está alto. Si el estrato competente está a más de 20 metros y las cargas no son excesivas, el mejoramiento masivo con columnas suele ser más económico y rápido que una cimentación profunda con pilotes. Además, actúan como drenes verticales acelerando la consolidación, algo que un pilote no ofrece.

¿Qué costo tiene el diseño y control de columnas de grava para un proyecto en Melipilla?

El servicio integral de diseño geotécnico, incluyendo campaña de exploración, cálculo de malla, especificaciones técnicas y control de calidad post-ejecución, se mueve en un rango de $764.000 a $2.552.000 pesos chilenos. El valor final depende de la superficie a tratar, la profundidad de los sondeos requeridos y la intensidad del control de calidad acordado.

¿Cómo verifican que las columnas de grava realmente mejoraron el suelo en mi terreno de Melipilla?

Realizamos una combinación de ensayos post-tratamiento. Ejecutamos penetraciones CPT o SPT en el centro del triángulo formado por tres columnas, que es el punto más débil del sistema. Comparamos la resistencia obtenida con la condición pre-mejoramiento. Adicionalmente, podemos hacer pruebas de carga directa sobre una columna aislada y medir la deformación con deflectómetros. Todo se documenta en un informe de verificación según NCh1508.
