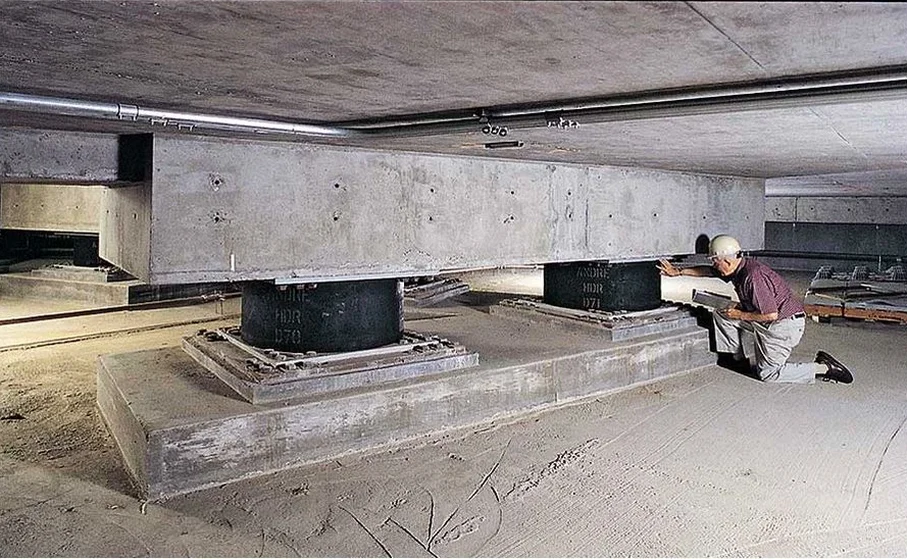

Un proyecto residencial de 15 pisos sobre la avenida Vicuña Mackenna, en Melipilla, enfrentó un dilema durante la etapa de prefactibilidad. Los suelos de origen aluvial, típicos del valle del Maipo en esta comuna, presentaban velocidades de onda de corte que exigían un factor de reducción sísmica muy restrictivo. La solución no fue sobredimensionar muros, sino incorporar un sistema de aislación sísmica de base que desacoplara la estructura del movimiento del terreno. En Melipilla, con una sismicidad gobernada por la subducción y eventuales eventos corticales superficiales, el diseño de aislación sísmica de base requiere un entendimiento detallado del subsuelo, más allá de la clasificación sísmica preliminar. Para proyectos sobre suelos blandos o con contraste de impedancia, el ensayo MASW y la microzonificación sísmica permiten construir un perfil de velocidades confiable, indispensable para calibrar los parámetros del sistema de aislación.
Un diseño de aislación sísmica de base bien calibrado para los suelos de Melipilla puede reducir las fuerzas sísmicas en la superestructura entre un 60% y un 80%.
Descripción del proceso
La cuenca de Melipilla está conformada por depósitos fluviales y lacustres con intercalaciones de ceniza volcánica, lo que genera perfiles de suelo heterogéneos. En varios sectores céntricos, la velocidad media de onda de corte en los primeros 30 metros (Vs30) ronda los 350 a 500 m/s, clasificando el suelo como Tipo C o D según la NCh 433.Of1996 Mod. 2012. El diseño de aislación sísmica de base se sustenta en la caracterización precisa de estos estratos, definiendo la rigidez y el amortiguamiento efectivo del sistema de aisladores. La norma NCh 2745, que adopta lineamientos del ASCE 7, establece procedimientos de análisis no lineal tiempo-historia que nuestro equipo aplica usando registros sísmicos chilenos representativos. Un parámetro crítico es el desplazamiento máximo del sistema de aislación, que en Melipilla puede superar los 40 cm en sismo máximo posible, dependiendo de la cercanía a la traza del sistema de fallas de la zona central. La selección entre aisladores elastoméricos con núcleo de plomo o deslizadores de fricción se define tras un estudio de sensibilidad paramétrica que evalúa la respuesta ante el sismo de subducción característico de la región.
Aspectos locales
En Melipilla, un riesgo frecuente es subestimar la interacción suelo-estructura en el foso de aislación. Hemos observado que, durante eventos de larga duración como el terremoto del 27F, los suelos finos saturados bajo el nivel freático pueden experimentar degradación de rigidez cíclica, alterando la respuesta esperada del sistema de aislación. Ignorar este fenómeno lleva a desplazamientos residuales excesivos o al impacto del diafragma contra el muro perimetral de contención. Otro punto crítico es la estabilidad del foso durante la excavación, especialmente en sectores cercanos al estero Puangue, donde la napa puede aflorar a menos de 3 metros de profundidad en invierno. El diseño de aislación sísmica de base debe incluir un estudio de estabilidad de taludes para los cortes temporales y un sistema de drenaje que evite la flotación del cajón de fundación. La omisión de estos análisis de detalle, típicos en la práctica local cuando se trata de llevar la teoría a la obra gruesa, puede comprometer la funcionalidad del sistema durante su vida útil.
Preguntas frecuentes
¿Cuál es el costo estimado para el diseño de aislación sísmica de una edificación en Melipilla?
Para un proyecto de edificación de mediana altura en la comuna de Melipilla, el diseño de aislación sísmica de base tiene un rango referencial de $2.226.000 a $4.063.000. El monto final depende de la complejidad estructural, la cantidad de aisladores a modelar, y la necesidad de incorporar análisis no lineal avanzado según los registros sísmicos locales.
¿Qué tipo de aislador sísmico se recomienda para los suelos característicos de Melipilla?
En suelos aluviales con Vs30 entre 350 y 500 m/s, comunes en el centro de Melipilla, los aisladores elastoméricos con núcleo de plomo (LRB) ofrecen un buen balance entre rigidez post-elástica y capacidad de disipación de energía. La elección final requiere un estudio de sitio específico.
¿Qué diferencia hay entre un análisis modal espectral y un análisis tiempo-historia en el diseño de aislación?
El análisis modal espectral es un método lineal simplificado, mientras que el análisis tiempo-historia es obligatorio para el diseño de aislación sísmica de base según NCh 2745, ya que captura la respuesta no lineal de los aisladores y la degradación de rigidez del suelo ante sismos reales de larga duración.
¿Es obligatorio hacer un estudio de mecánica de suelos específico para instalar aisladores sísmicos en Melipilla?
Sí, es indispensable. La NCh 433 y la NCh 2745 exigen conocer el perfil de velocidades de onda de corte (Vs) para clasificar el sitio y definir el espectro de diseño. Sin una campaña geofísica y geotécnica detallada, no se puede calibrar correctamente el sistema de aislación.
¿Cuánto reduce la aceleración sísmica un sistema de aislación en un edificio de Melipilla respecto a uno de base fija?
Un sistema de aislación sísmica de base correctamente diseñado puede reducir las aceleraciones de piso y los cortes basales entre un 60% y un 80% en comparación con una estructura de base fija, dependiendo de la rigidez del suelo y las características dinámicas del sistema de aislación.
